EP工程塑料自润滑轴承
-

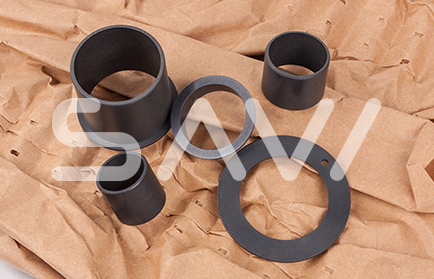

EPG工程塑料轴承
中高载荷下的应用能手。作为纤维增强和润滑的完美结合材料，可在130度下广泛被应用。
1：连续使用温度：-40℃~+130℃；
2：适合中高荷载，通用性好；
3：适合干运行、免维护；
4：适用于不同轴材料；
5：用于旋转、摆动运动；
6：抗灰尘能力强。
轴承技术材料属性表产品尺寸表下载
EPG系列轴承最大运行PV值为0.5N/mm2*m/s;由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPG-1。
EPG系列轴承可承受最大静载荷为80Mpa，在此载荷下轴承的最大压缩变形量参考图表EPG-2； 轴承实际工作载荷小于80Mpa，载荷还受到运行速度以及温度的影响，速度越快（Vmax:1.0m/s)会导致摩擦温度上升，而温度上升（Tmax: 130℃)会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPG-3。
滑动轴承的摩擦系数与轴承的载荷、运行速度以及轴材料表面粗糙度都息息相关；EPG轴承的摩擦系数随着载荷的增加而降低（图表EPG-5），随着运行速度的增加而升高（图表EPG-4）；这就表明EPG轴承适合用于高载低速的应用场合；而轴表面粗糙度越光滑或者越粗糙都会导致轴承的摩擦系数增加，EPG推荐的表面粗糙度是在Ra0.5~Ra0.8（图表EPG-6）；
| EPG | 干运行 | 油脂 | 油 | 水 |
| 摩擦系数μ | 0.08~0.18 | 0.09 | 0.04 | 0.04 |
通过轴承在不同轴上的测试表明EPG低载时在碳钢轴和硬铬轴运行性能最好（见图表EPG-7和图表EPG-8）；当然，随着轴承承受载荷的增加，对轴硬度要求也越高；较软的轴容易先产生磨损，导致轴承磨损也随之加大。当轴承的载荷超过2MPa时，轴承的磨损会随着轴硬度的增加而随之减少。 图表EPG-8表明EPG在摆动运动下的效果要好于旋转运动，在同等的工况条件下摆动运动下的磨损要小于旋转运动，特别是在高载荷下这种趋势就越明显。
EPG塑料轴承能抵抗弱碱、弱酸以及各类润滑油的腐蚀。
在标准大气压中，EPG塑料轴承的吸水率为0.7%，浸泡水中最大平衡率为4.0%；由于此吸水率的特性，我们必须考虑此轴承的应用环境。
EPG长久暴露在紫外线下颜色基本不会改变。材料性能基本都不会发生改变。
EPG系列轴承配合公差
| 直径mm² | 压装后公差E10 | 安装孔径H7 | 配合轴径h9 |
| ＞0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
| ＞3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
| ＞6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
| ＞10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
| ＞18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
| ＞30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
| ＞50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
| ＞80~120 | +0.072~+0.212 | 0~+0.035 | 0~-0.087 |
| ＞120~180 | +0.085~+0.245 | 0~+0.040 | 0~-0.100 |
材料属性表
| 材料属性表 | |||
| 一般性能 | 单位 | EPG | 测试方法 |
| 密度 | g/cm³ | 1.46 | |
| 颜色 | 深灰色 | ||
| 23℃/ 50%时最大吸水率RH | [%重量] | 0.7 | DIN 53495 |
| 最大吸水率RH | [%重量] | ＜4 | |
| 对钢轴的滑动的摩擦系数 | μ | 0.08-0.18 | |
| 最大PV值（干运行） | MPa•m/s | 0.5 | |
| 机械性能 | |||
| 弹性模量 | MPa | 7,800 | DIN 53457 |
| 20℃时的抗拉强度 | MPa | 200 | DIN 53452 |
| 抗压强度 | MPa | 80 | |
| 可允许的表面最大静压强（20℃） | MPa | 80 | |
| 邵氏D硬度 | 112 | DIN 53505 | |
| 物理和热性能 | |||
| 连续运行时的最高温度[℃] | ℃ | +130 | |
| 短暂运动时的最高温度[℃] | ℃ | +220 | |
| 最低运行温度 | ℃ | -40 | |
| 导热性 | W/m•K | 0.25 | ASTM C 177 |
| 热膨胀系数（23℃） | K | 9 | DIN 53752 |
| 导电性能K-1•10-5 | |||
| 体积电阻率 | Ωcm | ＞1013 | DIN IEC 93 |
| 表面电阻 | Ω | ＞1011 | DIN 53482 |
+ 更多产品
-
-
EPT
通用型轴承通用型最强的塑料轴承，可以满足工作温度80以下的大部分的工作场合，出色的耐磨性能和价格的经济型是设计师的首选材料。
READ MORE >>
-
-
EPG
高载型轴承中高载荷下的应用能手。作为纤维增强和润滑的完美结合材料，可在130度下广泛被应用。
READ MORE >>
-
-
EPH
耐腐蚀型轴承高温和良好的化学抗性材料。可在200度下连续使用，也适合用于潮湿坏境甚至化学液体中。硬质轴材料与之配合使用较好。
READ MORE >>
-
-
EPX
耐高温型轴承高温250度自润滑材料。高化学抗性可被用于多数腐蚀性液体中。高承载能力，一般用于高温或高化学腐蚀场合。
READ MORE >>
-
-
EPJ
高速型轴承低摩擦系数和高耐磨性完美结合。旋转、直线和摆动应用中耐磨性和摩擦系数几乎保持一致。对轴材料硬度要求较低。不适合极高载荷。
READ MORE >>
-
-
EPS
四氟改性轴承高速低成本解决方案。耐温260度下几乎能抵抗所有的化学液体腐蚀。不适合极高载荷。坏境温度高于135度需考虑额外限位装置。
READ MORE >>
