EP工程塑料自润滑轴承
-
EPH 工程塑料轴承
高温和良好的化学抗性材料。可在200度下连续使用，也适合用于潮湿坏境甚至化学液体中。硬质轴材料与之配合使用较好。
1：连续使用温度：-40℃~+200℃；
2：适合多数中高载荷场合；
3：适合干运行，免维护；
4：良好的化学抗性；
5：适合潮湿环境中使用。
轴承技术材料属性表产品尺寸表下载
EPH系列轴承最大运行PV值为1.4N/mm2*m/s;由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPH-1。

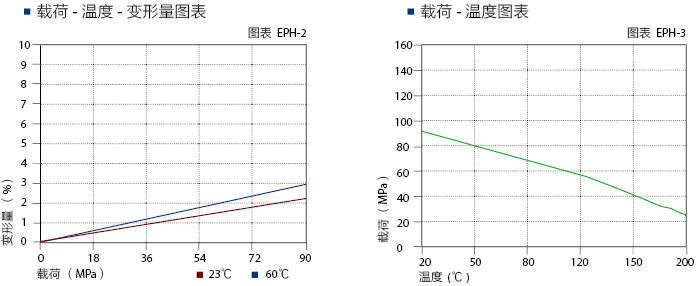

EPH系列轴承可承受最大静载荷为90Mpa，在此载荷下轴承的最大压缩变形量参考图表EPH-2； 轴承实际工作载荷小于90Mpa，载荷还受到运行速度以及温度的影响，速度越快（Vmax: 1.0m/s)会导致摩擦温度上升，而温度上升（Tmax: 200℃)会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPH-3。
图表EPH-4表明EPH轴承在载荷保持不变时旋转下的摩擦系数会随着速度的增加而略有减低；图表EPH-5表明EPH轴承在速度保持不变时旋转下的摩擦系数会随着载荷的增加而逐步降低，特别是在载荷小于30Mpa的情况下。图表EPH-6表明EPH轴承的对磨轴粗糙度在Ra0.1~0.4um时摩擦系数几乎没有变化，但当轴表面粗糙度大于Ra0.4时摩擦系数会快速上升；我们推荐使用轴的粗糙度为Ra0.1~0.4um。
| EPH | 干运行 | 油脂 | 油 | 水 |
| 摩擦系数μ | 0.07~0.20 | 0.09 | 0.04 | 0.04 |

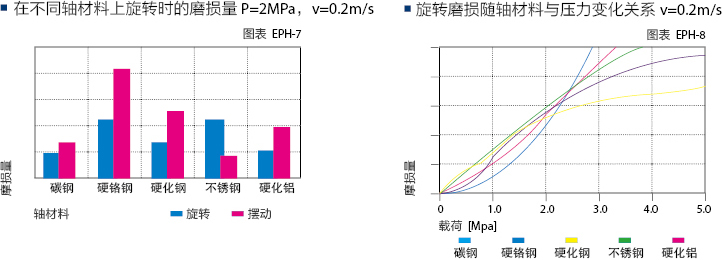

图表EPH-7表明EPH轴承在低载荷旋转运动时适合大多数轴材料，而在高载旋转下硬化钢轴表现尤为突出（见图表EPH-7）；图表EPH-8显示EPH轴承在采用不锈钢轴摆动运动下较为合适，而在旋转运动中碳钢轴和硬化钢轴效果比较好。
EPH塑料轴承具有良好的化学抗性，能抵抗绝大多数酸碱。

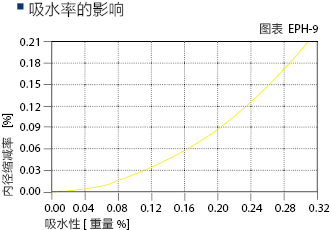

在标准大气压中，EPH 塑料轴承的吸水率极低为0.1%，浸泡水中最大平衡率为0.3%；因此材料不会吸水而发生性能和尺寸变化，适合用于潮湿环境甚至水下。
EPH长久暴露在紫外线下材料表面会发生蜕变，抗塔强度会下降。
EPH系列轴承配合公差
| 直径mm² | 压装后公差E10 | 安装孔径H7 | 配合轴径h9 |
| ＞0~3 | +0.014~+0.054 | 0~+0.010 | 0~-0.025 |
| ＞3~6 | +0.020~+0.068 | 0~+0.012 | 0~-0.030 |
| ＞6~10 | +0.025~+0.083 | 0~+0.015 | 0~-0.036 |
| ＞10~18 | +0.032~+0.102 | 0~+0.018 | 0~-0.043 |
| ＞18~30 | +0.040~+0.124 | 0~+0.021 | 0~-0.052 |
| ＞30~50 | +0.050~+0.150 | 0~+0.025 | 0~-0.062 |
| ＞50~80 | +0.060~+0.180 | 0~+0.030 | 0~-0.074 |
| ＞80~120 | +0.072~+0.212 | 0~+0.035 | 0~-0.087 |
| ＞120~180 | +0.085~+0.245 | 0~+0.040 | 0~-0.100 |
材料属性表
| 材料属性表 | |||
| 一般性能 | 单位 | EPH | 测试方法 |
| 密度 | g/cm³ | 1.65 | |
| 颜色 | 灰色 | ||
| 23℃/ 50%时最大吸水率RH | [%重量] | 0.1 | DIN 53495 |
| 最大吸水率RH | [%重量] | ＜3 | |
| 对钢轴的滑动的摩擦系数 | μ | 0.07-0.20 | |
| 最大PV值（干运行） | MPa•m/s | 1.37 | |
| 机械性能 | |||
| 弹性模量 | MPa | 12,500 | DIN 53457 |
| 20℃时的抗拉强度 | MPa | 175 | DIN 53452 |
| 抗压强度 | MPa | 81 | |
| 可允许的表面最大静压强（20℃） | MPa | 90 | |
| 邵氏D硬度 | 87 | DIN 53505 | |
| 物理和热性能 | |||
| 连续运行时的最高温度[℃] | ℃ | +200 | |
| 短暂运动时的最高温度[℃] | ℃ | +240 | |
| 最低运行温度 | ℃ | -40 | |
| 导热性 | W/m•K | 0.6 | ASTM C 177 |
| 热膨胀系数（23℃） | K | 4 | DIN 53752 |
| 导电性能K-1•10-5 | |||
| 体积电阻率 | Ωcm | ＞104 | DIN IEC 93 |
| 表面电阻 | Ω | ＞105 | DIN 53482 |
