LIN工程塑料直线轴承

LIN工程塑料直线轴承 ● 自润滑免维护塑料直线轴承。无噪音运行。适合在极其恶劣的粉尘环境中连续使用。允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音;
● 适合灰尘中长期运行;
● 耐腐蚀,适合用消毒液清洗;
● 斜槽设计更强的对轴保护能力;
● 维修成本更低,只需要更换滑动内膜即可;

滑动膜性能数据表结构特点摩擦系数轴承磨损

滑动膜性能数据表

一般性能 实验方法 单位 EPX EPJ
密度 ISO1183 g/cm³   1.49
颜色     黑色 黄色
23℃/ 50%时 最大吸水率RH ASTMD570 [%重量]   0.3
最大吸水率   [%重量] <0.5 <1.3
对钢轴的滑动的摩擦系数   μ 0.09-0.27 0.06-0.18
最大PV值(干运行)   MPa•m/s 1.32 0.34
弹性模量 ISO527 MPa 8,100 2,400
20℃时的抗拉强度   MPa 170 73
抗压强度   MPa 150 35
可允许的表面最大 静压强(20℃)   MPa 90 20
邵氏D硬度 ISO2039-2   85 74
连续运行时的 最高温度   +250 +90
短暂运动时的 最高温度   +315 +120
最低运行温度   -100 -50
导热性 ASTME1461 W/m•K 0.60 0.25
热膨胀系数(23℃) ASTMD696 K-1•10-5 5 10
体积电阻率 IEC60093 Ωcm <105 >1013
表面电阻 IEC60093 Ω <103 >1012

结构特点

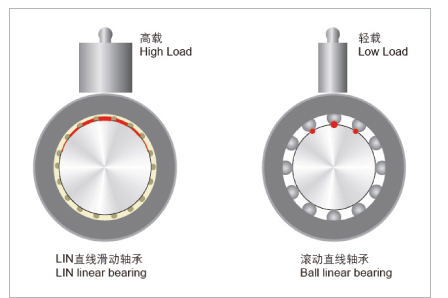

LIN直线轴承高承载能力

LIN直线轴承作为一种直线滑动轴承,工作面是以面形式与轴表面接触,而传动的滚珠直线轴承是以点线的形式和轴表面接触;这就决定了较大接触面的LIN系列直线轴承具有比滚珠直线轴承更高的承载能力。

摩擦系数

LIN直线轴承在污垢、灰尘中干运行
LIN直线轴承滑动膜是专门为干运行而开发的高性能材料;特殊的专利结构设计允许轴承在污垢、灰尘或沙粒中平稳运行,螺旋式结构设计能使得脏物很快速的落入到设计的凹槽中,并通过不断的直线运动最终被从凹槽中带出直线轴承系统。而传统的金属滚动直线轴承在有污垢、灰尘或沙粒存在的情况下会很容易出现卡死、跑珠等现象而卡死,甚至会因卡死现象导致轴被拉伤。



LIN直线轴承在污垢、灰尘中干运行

LIN直线轴承滑动膜是专门为干运行而开发的高性能材料;特殊的专利结构设计允许轴承在污垢、灰尘或沙粒中平稳运行,螺旋式结构设计能使得脏物很快速的落入到设计的凹槽中,并通过不断的直线运动最终被从凹槽中带出直线轴承系统。而传统的金属滚动直线轴承在有污垢、灰尘或沙粒存在的情况下会很容易出现卡死、跑珠等现象而卡死,甚至会因卡死现象导致轴被拉伤。

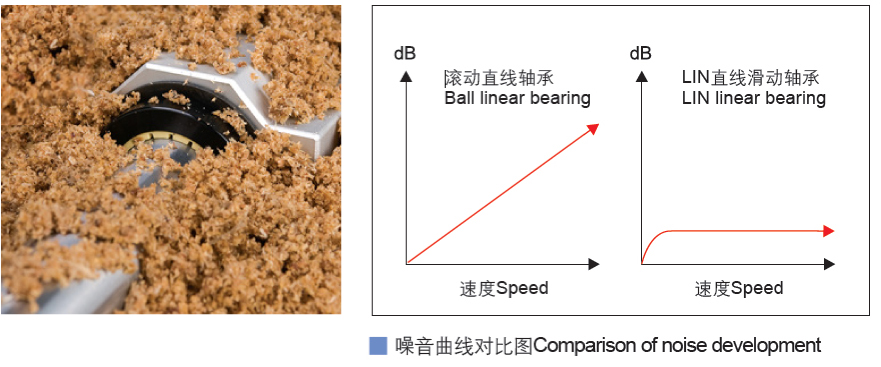

LIN直线轴承低噪音运行

金属滚珠直线轴承由于滚珠在运动过程中与保持架体之间的撞击所发出的噪音,而且这种噪音会随着速度的加快而增高。但LIN直线轴承的工作面为滑动摩擦设计,所以在运行过程中只能发出较低的摩擦声,运行噪音非常低。

轴承磨损

LIN直线轴承允许经常接触清洗液

LIN直线轴承被经常用于食品包装机械的导向机构中,经常受到清洗液的冲刷;多年的使用证明LIN直线轴承正如所设计的那样足够抵抗各类碱性清洗液的腐蚀,甚至能整体浸泡在液体介质中运行。

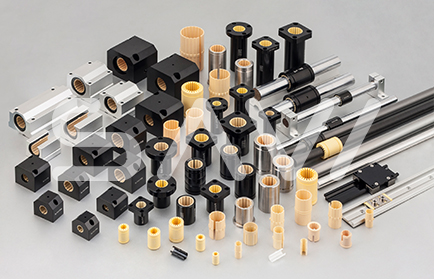

+ 更多产品
